Produk Des.
Sekring yang dapat disetel ulang 30V PPTC (Polymeric Positive Temperature Coefficient) adalah jenis perangkat perlindungan sirkuit yang dirancang untuk memberikan perlindungan arus berlebih di sirkuit elektronik dengan peringkat tegangan hingga 30 volt. Sekering PPTC juga umumnya dikenal sebagai perangkat PolySwitch atau sekering yang dapat disetel ulang karena kemampuannya untuk menyetel ulang sendiri setelah tersandung sebagai respons terhadap peristiwa arus berlebih.
Fitur Sekring PPTC
1. Dapat disetel ulang:Salah satu keuntungan signifikan dari sekering PPTC adalah dapat disetel ulang. Ketika kondisi arus lebih terjadi, sekering PPTC akan memanas, menyebabkan bahan polimer mengembang dan meningkatkan ketahanannya secara dramatis. Tindakan ini membatasi aliran arus dan secara efektif membuka sirkuit, melindunginya dari kerusakan. Setelah kesalahan dihilangkan, sekering PPTC akan mendingin dan kembali ke kondisi resistansi rendah, secara efektif mengatur ulang dirinya sendiri dan memungkinkan sirkuit berfungsi kembali.
2. Waktu Respon Cepat:Sekering PPTC memiliki waktu respons yang cepat terhadap peristiwa arus berlebih, memberikan perlindungan andal terhadap arus berlebih yang dapat merusak komponen elektronik.
3. Ketergantungan Suhu:Karakteristik sekering PPTC yang dapat disetel ulang bergantung pada suhu. Perangkat akan trip pada ambang suhu tertentu, dan suhu sekitar dapat memengaruhi trip dan menahan level saat ini.
4. Faktor Bentuk Kecil:Sekring yang dapat disetel ulang PPTC tersedia dalam berbagai ukuran paket, termasuk opsi pemasangan di permukaan dan melalui lubang, menjadikannya cocok untuk digunakan dalam berbagai perangkat elektronik dan aplikasi sirkuit.
Data produk
| Nama barang: | Sekering Reset 30V PPTC | Peringkat Saat Ini: |
0.9A hingga 10A |
| Tegangan Peringkat: | 30V | Melebihi kapasitas: | Rendah |
| Jenis: | Timbal Radial | Penggunaan: | Listrik PTC, Sekering Reset PPTC |
| Jenis Atur Ulang: | Atur Ulang Otomatis | Aplikasi: | Sistem komunikasi |
| Warna: | Kuning | Standar keamanan: | UL, ROH |

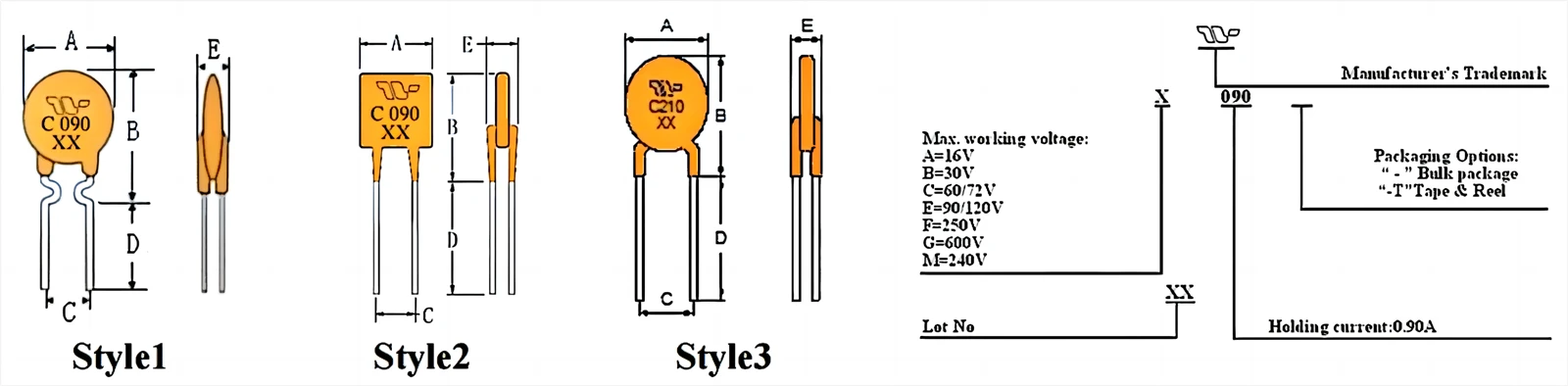

Detail Produk
|
P/N |
A | B | C | D | E | Karakter fisik | |
| Maks. | Maks. | Ketik. | Min. | Maks. | Gaya | Pimpin φmm | |
| TRB090 | 7.4 | 12.2 | 5.1 | 7.6 | 3.1 | 3 | 0.50 |
| TRB110 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.50 |
| TRB120 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.50 |
| TRB135 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.50 |
| TRB160 | 11.0 | 16.8 | 5.1 | 7.6 | 3.1 | 1 | 0.60 |
| TRB185 | 11.5 | 17.9 | 5.1 | 7.6 | 3.1 | 1 | 0.60 |
| TRB250 | 13.0 | 18.3 | 5.1 | 7.6 | 3.1 | 2 | 0.60 |
| TRB300 | 13.0 | 18.3 | 5.1 | 7.6 | 3.1 | 2 | 0.81 |
| TRB400 | 16.4 | 24.8 | 5.1 | 7.6 | 3.1 | 2 | 0.81 |
| TRB500 | 21.3 | 26.4 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
| TRB600 | 20.8 | 29.8 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
| TRB700 | 20.8 | 29.8 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
| TRB800 | 24.2 | 32.9 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
| TRB900 | 24.2 | 32.9 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
Karakteristik Listrik
| P/N | saya, (A) | AKU TA) | Vmaks,(V) | lmaks,(A) | (A) | (Detik.) | Tipe Pd,(W) | R menit, | R maks, | R1 maks, |
| TRB090 | 0.90 | 1.80 | 30 | 40 | 4.50 | 5.9 | 0.60 | 0.090 | 0.230 | 0.300 |
| TRB110 | 1.10 | 2.20 | 30 | 40 | 5.50 | 6.6 | 0.70 | 0.060 | 0.160 | 0.260 |
| TRB120 | 1.20 | 2.40 | 30 | 40 | 6.00 | 6.5 | 0.70 | 0.050 | 0.115 | 0.255 |
| TRB135 | 1.35 | 2.70 | 30 | 40 | 6.75 | 7.3 | 0.80 | 0.040 | 0.095 | 0.170 |
| TRB160 | 1.60 | 3.2 | 30 | 40 | 8.00 | 8.0 | 0.90 | 0.030 | 0.095 | 0.160 |
| TRB185 | 1.85 | 3.7 | 30 | 40 | 9.25 | 8.7 | 1.00 | 0.030 | 0.070 | 0.110 |
| TRB250 | 2.50 | 5.0 | 30 | 40 | 12.5 | 10.3 | 1.20 | 0.020 | 0.048 | 0.072 |
| TRB300 | 3.00 | 6.00 | 30 | 40 | 15.0 | 10.8 | 2.00 | 0.015 | 0.050 | 0.075 |
| TRB400 | 4.00 | 8.00 | 30 | 40 | 20.0 | 12.7 | 2.50 | 0.010 | 0.030 | 0.045 |
| TRB500 | 5.00 | 10.00 | 30 | 40 | 25.0 | 14.5 | 3.00 | 0.008 | 0.025 | 0.045 |
| TRB600 | 6.00 | 12.00 | 30 | 40 | 30.0 | 16.0 | 3.50 | 0.005 | 0.020 | 0.030 |
| TRB700 | 7.00 | 14.00 | 30 | 40 | 35.0 | 17.5 | 3.80 | 0.003 | 0.016 | 0.025 |
| TRB800 | 8.00 | 16.00 | 30 | 40 | 40.0 | 18.8 | 4.00 | 0.004 | 0.015 | 0.023 |
| TRB900 | 9.00 | 18.00 | 30 | 40 | 40.0 | 20.0 | 4.00 | 0.004 | 0.010 | 0.015 |
Bagaimana Cara Kerja Sekring yang Dapat Diatur Ulang?
Sekring yang Dapat Diatur Ulang, juga dikenal sebagai sekering Koefisien Suhu Positif Polimerik (PPTC) atau Polyfuse, bekerja berdasarkan konsep koefisien resistansi suhu positif (PTC). Ketika ada aliran arus operasi normal melalui sekering PPTC, itu berperilaku sebagai elemen resistansi rendah, memungkinkan arus melewatinya dengan penurunan tegangan minimal.
Namun, ketika terjadi situasi arus berlebih, seperti korsleting atau penarikan arus berlebih, sekering PPTC cepat memanas karena peningkatan disipasi daya yang disebabkan oleh arus yang lebih tinggi yang melewatinya. Saat suhu naik, bahan polimer di dalam sekering PPTC mengembang, menyebabkan peningkatan resistensi yang signifikan. Kenaikan resistansi ini membatasi aliran arus, secara efektif bertindak sebagai perangkat perlindungan sirkuit yang mengatur ulang sendiri.
Prinsip kerja kunci dari Resettable Fuse dapat diringkas dalam langkah-langkah berikut:
Operasi normal: Selama kondisi pengoperasian normal, sekering PPTC memungkinkan arus mengalir dengan resistansi minimal, berperilaku seperti konduktor resistansi rendah biasa.
Peristiwa Arus Lebih: Jika terjadi peristiwa arus berlebih, seperti korsleting atau penarikan arus berlebih, arus yang melewati sekering PPTC meningkat secara signifikan.
Pemanasan Cepat: Aliran arus yang lebih tinggi menghasilkan panas di dalam sekering PPTC karena hambatan listriknya. Hal ini menyebabkan suhu bahan polimer di dalam sekring naik.
Ekspansi Polimer: Saat suhu meningkat, bahan polimer di dalam sekering PPTC mengalami ekspansi. Pemuaian ini menyebabkan perubahan fisik pada struktur material.
Peningkatan Resistensi: Ekspansi bahan polimer menyebabkan peningkatan substansial dalam ketahanan sekering PPTC. Resistansi yang meningkat ini membatasi aliran arus melalui sekering.
Pembatasan Arus: Resistansi yang lebih tinggi secara efektif membatasi arus yang melewati sekering PPTC, melindungi sirkuit dan komponennya dari kerusakan yang disebabkan oleh peristiwa arus berlebih.
Pendinginan dan Reset: Setelah peristiwa kelebihan arus dihilangkan atau arus kembali ke level normal, sekering PPTC mulai mendingin. Saat mendingin, bahan polimer berkontraksi kembali ke keadaan semula, mengurangi resistansi sekering.
Pemulihan Sirkuit: Dengan resistansi kembali ke level rendahnya, sekering PPTC kembali ke keadaan konduktif semula, memungkinkan arus mengalir melalui sirkuit lagi.
Aplikasi
1. Elektronik Konsumen: Sekering PPTC umumnya digunakan di berbagai perangkat elektronik konsumen, seperti smartphone, tablet, laptop, kamera, dan konsol game. Sekering ini melindungi komponen elektronik yang sensitif dari kerusakan akibat arus lebih.
2. Adaptor Daya dan Pengisi Daya: Catu daya, adaptor, dan pengisi daya dapat mengalami situasi kelebihan arus, terutama saat korsleting atau saat beban melebihi kapasitas perangkat. Sekering PPTC melindungi perangkat ini dari kerusakan yang disebabkan oleh arus berlebih.
3. Elektronik Otomotif: Dalam industri otomotif, sekering PPTC digunakan untuk melindungi berbagai sistem elektronik, seperti sistem infotainment, power window, dan mekanisme penguncian sentral, dari peristiwa arus berlebih.
4. Pencahayaan LED: Sekering PPTC dapat digunakan dalam sistem pencahayaan LED untuk melindungi driver LED dan komponen lainnya dari kondisi arus berlebih dan hubung singkat.
5. Alat Telekomunikasi: Dalam sistem telekomunikasi, sekering PPTC digunakan untuk melindungi peralatan sensitif dan mencegah kerusakan akibat lonjakan daya atau peristiwa arus berlebih.
Info Pabrik
Pabrik kami, Dongguan Senreach, meliputi area seluas 4,000 meter persegi dan memiliki kapasitas produksi bulanan sebesar 50 juta keping. Kami berspesialisasi dalam desain, pengembangan, pembuatan, dan distribusi solusi canggih untuk perlindungan terhadap situasi arus berlebih, suhu berlebih, dan tegangan berlebih. Berbagai produk kami menemukan aplikasi yang luas di berbagai industri seperti elektronik konsumen, otomotif, kelautan, telekomunikasi, catu daya, peralatan listrik, energi terbarukan, dan banyak lagi. Portofolio produk komprehensif kami mencakup berbagai penawaran seperti sekering otomotif, pemegang sekering, sekering saat ini, pemegang sekering saat ini, sekering suhu, sekering SMD, sekering reset, pemutus sirkuit, sakelar termal, dan banyak lagi.
Dengan komitmen untuk memenuhi standar internasional, produk kami memiliki sertifikasi seperti UL, UR, CSA, BSI, CUL, VDE, TUV, PSE, CE, CCC, dan ROHS, memastikan kepatuhan dengan persyaratan kualitas dan keamanan yang ketat.
Komitmen kami terhadap keunggulan dan kepuasan pelanggan membedakan kami. Kami memahami peran penting komponen kelistrikan ini dalam memastikan pengoperasian berbagai sistem dan peralatan yang aman dan efisien. Itulah mengapa kami mematuhi standar kualitas yang ketat dan memanfaatkan proses manufaktur canggih untuk menghasilkan produk dengan keandalan dan daya tahan yang luar biasa.
Saat Anda memilih Dongguan Senreach, Anda mendapatkan mitra tepercaya dengan rekam jejak yang terbukti dan komitmen yang tak tergoyahkan untuk kepuasan pelanggan. Kami siap berkolaborasi dengan Anda, memahami kebutuhan unik Anda, dan memberikan solusi khusus yang memenuhi spesifikasi persis Anda. Rasakan perbedaan bermitra dengan Dongguan Senreach, sumber tepercaya Anda untuk sekering, penahan sekering, pemutus sirkuit, dan termostat dengan keahlian industri lebih dari 20 tahun.
Bengkel
Bengkel
Bengkel
Bengkel
Bengkel
Bengkel
Bengkel
Bengkel
Keuntungan kami
Keunggulan Harga
Pabrik kami menawarkan keuntungan harga yang signifikan bagi pelanggan kami. Melalui proses produksi yang efisien, skala ekonomi, dan sumber daya yang strategis, kami dapat menjaga biaya tetap kompetitif. Kami bertujuan untuk menyediakan produk berkualitas tinggi dengan harga terjangkau, memastikan bahwa pelanggan kami menerima nilai terbaik untuk investasi mereka.
Kualitas terjamin
Kami mematuhi langkah-langkah kontrol kualitas yang ketat selama proses pembuatan untuk memastikan bahwa produk kami memenuhi standar tertinggi. Tim jaminan kualitas kami yang berdedikasi melakukan inspeksi dan pengujian menyeluruh pada berbagai tahap, mulai dari bahan mentah hingga produk jadi.
Grosir saham
Kami berspesialisasi dalam operasi grosir, menawarkan produk kami langsung ke pengecer, distributor, dan pelanggan bisnis lainnya. Dengan menghilangkan perantara dan markup yang tidak perlu, kami memberikan harga grosir yang kompetitif kepada klien kami. Model grosir memungkinkan kami menjalin kemitraan jangka panjang dan mengirimkan produk dalam jumlah besar, memenuhi beragam kebutuhan pelanggan kami.
Layanan satu atap
Dari desain dan pengembangan produk hingga pembuatan, pengemasan, dan pengiriman, kami menangani setiap aspek proses produksi. Tim profesional kami yang berpengalaman membantu pelanggan kami di setiap tahap, memastikan komunikasi yang lancar, kolaborasi yang efisien, dan pengiriman tepat waktu.
Pameran dagang
Kami yakin dengan desain dan kualitas Fuse Resettable 30V PPTC kami. Jika Anda tidak yakin apakah suku cadang kami cocok dengan peralatan Anda, jangan ragu untuk menghubungi kami atau mengajukan pertanyaan.
